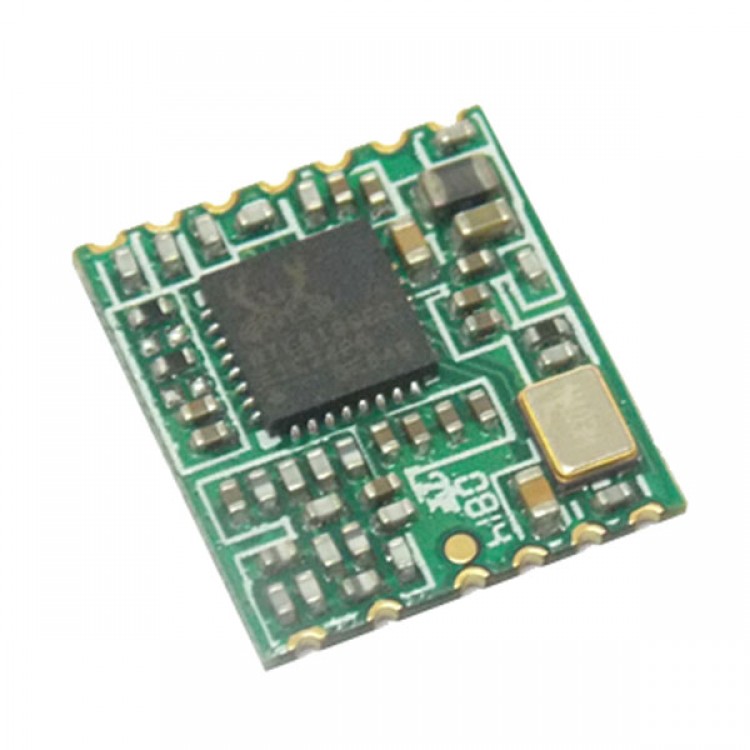

BL-R8189RM2 Small Size SDIO Interface Wireless Module

Feature

Implementation

Power supply

VCC_3.3V +-0.2V

Clock source

40MHz

Temperature range

Work temperature: -20oC---70oC

Storage temperature -55°C ~ +125°C

Package

SMT 13 pins

WLANfeatures

General features

■CMOS MAC, Baseband PHY, and RF in a single chip for IEEE 802.11b/g/n

  compatible WLAN

■Complete 802.11n solution for 2.4GHz band

■72.2Mbps receive PHY rate and 72.2Mbps transmit PHY rate using 20MHz

  bandwidth

■150Mbps receive PHY rate and 150Mbps transmit PHY rate using 40MHz

  bandwidth

■Compatible with 802.11n specification

■Backward compatible with 802.11b/g devices while operating in 802.11n

  mode

Host Interface

Complies with SDIO 1.1/ 2.0/ 3.0; GSPI interface

Standards Supported

■IEEE 802.11b/g/n compatible WLAN

■IEEE 802.11e QoS Enhancement (WMM)

■802.11i (WPA, WPA2). Open, shared key, and pair-wise key authentication services

WLAN MAC Features

■Frame aggregation for increased MAC efficiency (A-MSDU, A-MPDU)

■Low latency immediate High-Throughput Block Acknowledgement (HT-BA)

■PHY-level spoofing to enhance legacy compatibility

■Power saving mechanism

■Channel management and co-existence

■Transmit Opportunity (TXOP) Short Inter-Frame Space (SIFS) bursting for higher multimedia bandwidth

WLAN PHY Features

■IEEE 802.11n OFDM

■One Transmit and one Receive path (1T1R)

■20MHz and 40MHz bandwidth transmission

■Short Guard Interval (400ns)

■DSSS with DBPSK and DQPSK, CCK modulation with long and short preamble

■OFDM with BPSK, QPSK, 16QAM, and 64QAM modulation. Convolutional Coding

  Rate: 1/2, 2/3, 3/4, and 5/6

■Maximum data rate 54Mbps in 802.11g and 150Mbps in 802.11n

■Switch diversity for DSSS/CCK

■Hardware antenna diversity

■Selectable receiver FIR filters

■Programmable scaling in transmitter and receiver to trade quantization

  noise against increased probability of clipping Fast

■receiver Autom<span s
