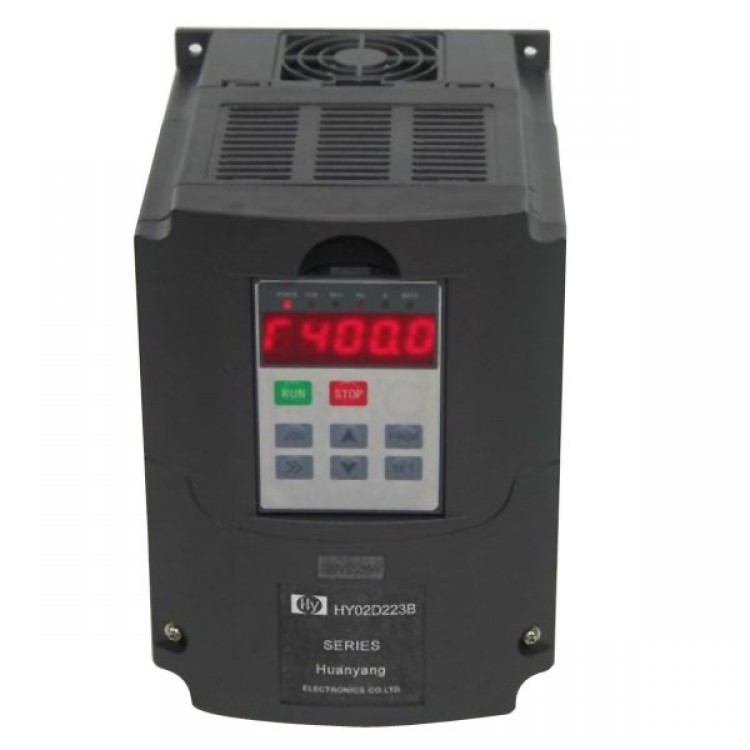

HY02D223B HY Series Usual Inverter VFD Inverter 220V 2.2kw 10A

^_Series

^{_{HY inverters}}

^{_{Control Mode}}

^_SPWM

^{_Input Power}

^{_{380V class：380±15%；230V class：220±15%}}

^{_{5-Digits Display & Status Indicator Lamp}}

^{_{Displaying frequency, current, revolution, voltage,}}

^{_{counter, temperature, FOR or REV rotation, and fault, etc.}}

^{_{Communication Control}}

^_RS-485

^{_{Working Temperature}}

^_-10~40℃

^_Humidity

^{_{0-95% Relative Humidity（without dew）}}

^_Vibration

^_Below 0.5G

^{_{Frequency Control}}

^_Range

^{_0.1~2500.0Hz}

^_Accuracy

^{_{Digital: 0.1%（-10~40℃）; Analog: 0.1% （25±10℃）}}

^{_{Setting Resolution}}

^{_{Digital: 0.1Hz; Analog: 1‰ of max. Operating frequency}}

^{_{Output Resolution}}

^_0.1Hz

^{_{Operator Setting Method}}

^{_{Press directly ← ∧ ∨ to set.}}

^{_{Analog Setting Method}}

^{_{External Voltage 0-5V，0-10V，4-20mA，0-20mA.}}

^{_{Other Functions}}

^{_{Frequency lower limit, starting frequency, stopping frequency,}}

^{_{three skip frequencies can be respectively set.}}

^{_{General Control}}

^{_{Ramp Control}}

^{_{Selectable 4-speed steps ramp-up and -down time (0.1-6500s).}}

^_V/F Curve

^{_{Set V/F curve at will.}}

^{_{Torque Control}}

^{_{Torque increase settable by max. 10.0%. The starting torque}}

^{_{can reach 150% at 1.0Hz.}}

^{_Multi-Inputs}

^{_{6 multifunction input terminals for 8–speed steps control,}}

^{_{program operation,switchingof 4-speedRamp, UP/DOWN function,}}

^{_{counter, external emergency stop and other functions.}}

^{_{Multi-Outputs}}

^{_{5 multioutput for displaying of running, zero speed, counter,}}

^{_{external abnormity, program operation and other information and warnings.}}

^{_{Other Functions}}

^{_{Auto Voltage Regulation（AVR）, Decelerating Stop or Coasting Stop,}}

^{_{DC Braking, Auto Reset and Restart, Frequency Track, PLC Program Control,}}

^{_{Traverse Control, Drawing Control}}

^{_{Auto Energy Saving, Carrier Adjustable (Up to 20KHz), etc.}}

^{_{Protection Functions}}

^{_{Overload Protection}}

^{_{Electronic relay protection motor drive}}

^{_{Drive（for constant torque  150%/1 min. for the kinds of fan 120%/1min.）}}

^{_{Fuse Protection}}

^{_{When the fuse breaks , the motor will stop.}}

^{_Over-voltage}

^{_{220V class：DC Voltage ＞400V}}

^{_{380V class：DC Voltage ＞800V}}

^{_{Under-voltage}}

^{_{220V class：DC Voltage ＜200V}}

^{_{380V class：DC Voltage ＜400V}}

^{_{Restart After Instant Stop}}

^{_{Restart with Frequency Track after Instant Stop}}

^{_{Stall Protection}}

^{_{Stall protection in ramp operation}}

^{_{Output Short Circuit}}

^{_{Electrical circuit protection}}

^{_{Other Functions}}

^{_{Fin over-heat protection, restriction of reverse running, direct start after}}

^{_{power on, fault reset, parameter lock PID, one-drive-more, etc.}}
